Beutelfiltergehäuse

Die Beutelfiltergehäuse von Global Filter sind anpassungsfähig und für die Entfernung von Verunreinigungen in einer Vielzahl von industriellen und kommerziellen Anwendungen mit hohem Durchfluss geeignet. Die Beutelfiltergehäuse sind für Betriebsdrücke von bis zu 20 bar (300 Psi) und Temperaturen von bis zu 120 °C (250 °F) ausgelegt. Sie bestehen aus Edelstahl 304 oder 316L und können je nach Behälterkonfiguration mit Snap Ring in den Größen 1, 2 und 4 geliefert werden. Beutelfiltergehäuse sind in ein- und mehrplätziger Ausführung sowie in verschiedenen Oberflächenausführungen und optional mit ASME-Codierung bzw. CE-Markierung erhältlich. Die Beutelfiltergehäuse sind mit NPT- und Flanschanschlüssen erhältlich und verfügen über Stützkörbe aus Edelstahl und leicht zugängliche Klappschraubenverschlüsse mit Ringmuttern für einen reibungslosen Filterwechsel.

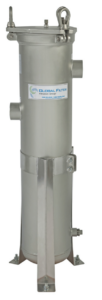

GBFE4-Serie Einzelbeutel-Flüssigkeitsfiltergehäuse

Die Beutelfiltergehäuse der GBFE4-Serie bieten eine wirtschaftliche Lösung für Ihre Anforderungen für die Beutelfiltration bei kleinen Volumenströmen. Diese Gehäuse bieten ein kostengünstiges Mittel zum Entfernen fester Verunreinigungen aus einem Prozessflüssigkeitsstrom. Die Gehäuse haben eine Druckfestigkeit von 20 bar (300 PSI) und einen Schwenkbolzenverschluss. Die Gehäuse nehmen (1) Filterbeutel der Größe #4 auf.

Merkmale

  • Konstruktion aus rostfreiem Stahl 304 mit Glasperlenfinish
  • Druckfestigkeit 20 bar (300 PSI)
  • Buna-Dichtung
  • Leicht zugängliche Klappschraubenverschlüsse mit Ringmuttern
  • 1-Zoll-NPT-Einheitstyp (seitlicher und unterer Auslass) bietet mehr Flexibilität beim Einbau in Leitungen
  • Niederhaltefeder aus Edelstahl
  • 1/4 Zoll NPT Entlüftungs- und Manometeranschlüsse
  • Einstellbare Edelstahl-Stativhalterungs-/Stützbeinbaugruppe
  • Perforierter Stützkorb aus Edelstahl (9/64 Zoll perforiert, standard)

Optionen

  • Alternative Dichtungsmaterialien
    • EPDM (erforderlich für NSF-61)
    • Viton®

Flüssigkeitsbeutelfiltergehäuse Zeichnungen

GBFE4-Beutelfiltergehäuse


GBFV8-Serie Beutelfiltergehäuse aus Edelstahl und Kohlenstoffstahl

Beutelfiltergehäuse aus Edelstahl und Schwarzstahl der GBFV8-Serie erfüllen und/oder übertreffen nahezu alle Anwendungsanforderungen. Das V-Ring-Design bietet eine formschlüssige Abdichtung, um By-pass zu verhindern und ein sauberes Filtrat zu liefern.

Merkmale

  • BSP, NPT oder RF-Flansch Eingangs-/Ausgangsverbindungen
  • Edelstahl- oder Schwarzstahlkonstruktion mit Epoxidbeschichung, Stützkörbe (9/64 Zoll, Standard)
  • Einstellbare Stativhalterungs-/Stützbeinbaugruppe
  • Leicht zugängliche Klappschraubenverschlüsse mit Ringmuttern und Griff
  • Konstruktionsoptionen aus 304 oder 316L Edelstahl (seitlicher und unterer Auslass) bieten mehr Flexibilität beim Einbau in Leitungen
  • 2 Zoll NPT im Universalstil (seitlicher und unterer Ausgang) für eine erhöhte Rohrleitungsflexibilität
  • Einzelne O-Ringdichtung (Buna-N-Standard)
  • 10 bar (150 PSI)-Druckeinstufung, Standard
  • Beutelabdichtungsdesign mit Snap-V-Ring

Optionen

  • ASME-Code-Stempel (nur SS)
  • CE-Kennzeichnung (nur SS)
  • Elektropolierte Oberfläche
  • Triclampanschlüsse
  • Körbe mit Gewebeinnenfläche/Perforation
  • Alternative Dichtungsmaterialien
    • EPDM (erforderlich für NSF-61)
    • Silikon

Flüssigkeitsbeutelfiltergehäuse Zeichnungen

GBFV8 EDELSTAHL(2 Zoll F)

GBFV8 SCHWARZSTAHL(2 Zoll NPT)

GBFV8 EDELSTAHL(2 Zoll NPT)

GBFV8 EDELSTAHL(3 Zoll F)


GBFV82-Serie Flüssigkeitsbeutelfiltergehäuse mit doppeltem Fassungsvermögen

Beutelgehäuse der GBFV82-Serie mit doppeltem Fassungsvermögen erfüllen und/oder übertreffen nahezu alle Anwendungsanforderungen. Das V-Ring-Design bietet eine formschlüssige Abdichtung, um By-pass zu verhindern und ein sauberes Filtrat zu liefern. Diese Beutelfiltereinheit bietet Durchfluss und Fassungsvermögen eines Mehrfachbeutelfiltergehäuses bei geringeren Kosten.

Merkmale

  • Konstruktion aus Edelstahl 304 oder 316L
  • 10 bar (150 PSI)-Druckeinstufung, Standard
  • Beutelabdichtungsdesign mit Snap-V-Ring
  • Einfacher O-Ring (Buna Standard)
  • Zwei identische GBFV830-Gehäuse arbeiten parallel
  • Einstellbare Stativhalterungs-/Stützbeinbaugruppe
  • Hohe Durchflussraten und Fassungsvermögen bei geringen Druckverlusten
  • Stützkörbe aus Edelstahl (9/64 Zoll, Standard)
  • Zwei leicht zugängliche Klappschraubenverschlüsse mit Ringmuttern und einem Griff
  • RF oder DIN-Flansch-Einlass-/Auslassanschlüsse (Optionen für gleiche Seite und gegenüberliegende Seite verfügbar)

Optionen

  • ASME-Code-Stempel
  • Elektropolierte Oberfläche
  • Körbe mit Gewebeinnenfläche/Perforation
  • Alternative Dichtungsmaterialien
    • EPDM (erforderlich für NSF-61)
    • Teflon®
    • Ummanteltes Viton®
    • Viton®

Flüssigkeitsbeutelfiltergehäuse Zeichnungen

GBFV82 (3 Zoll F)

GBFV82 (4 Zoll F)


GMBV-Serie Gehäuse für mehrere Flüssigkeitsfilterbeutel

Mehrplätzige Beutelfiltergehäuse der GMBV-Serie sind für Anwendungen mit hohem Durchfluss und/oder hohen Verschmutzungseintrag konzipiert, bei denen ein sauberes Filtrat von entscheidender Bedeutung ist. Das V-Ring-Design bietet eine formschlüssige Abdichtung, um By-pass zu verhindern und ein sauberes Filtrat zu liefern.

Merkmale

  • Schwere geschweißte Montage-/Stützbeine
  • RF-Flansch „Inline“-Einlass-/Auslassanschlüsse
  • Lagerunterstützter Handradverschluss
  • Permanente Andruck-/Niederhalteplatte
  • Stützkörbe aus Edelstahl (9/64 Zoll, Standard)
  • Leicht zugängliche Klappschraubenverschlüsse mit Ringmuttern
  • 304 oder 316 Edelstahlkonstruktion
  • Beutelabdichtungsdesign mit Snap-V-Ring
  • Druckfestigkeit 10 bar (150 PSI)
  • Einzelne O-Ringdichtung (Buna-N-Standard)

Optionen

  • ASME-Code-Stempel
  • CE-Kennzeichnung (nur SS)
  • Körbe mit Gewebeinnenfläche/Perforation
  • Alternative Dichtungsmaterialien
    • EPDM (erforderlich für NSF-61)
    • Teflon®
    • Ummanteltes Viton®
    • Viton®

Flüssigkeitsbeutelfiltergehäuse Zeichnungen

  GMBV 4 Beutel

  GMBV 6 Beutel

  GMBV 8 Beutel

  GMBV 12 Beutel


GMBE-Serie Mehrplätzige Beutelfiltergehäuse aus Edelstahl und Schwarzstahl

Die mehrplätzigen Beutelfiltergehäuse aus Edelstahl und Schwarzstahl der GMBE-Serie bieten eine hochwertige und wirtschaftliche Lösung für eine Vielzahl von Anwendungen mit hohem Durchfluss und hohem Schmutzeintrag. Das V-Ring-Design bietet eine formschlüssige Abdichtung, um By-pass zu verhindern und ein sauberes Filtrat zu liefern.

Merkmale

  • Konstruktion aus Edelstahl 304, 316L und Schwarzstahl
  • Epoxidbeschichtete Außenseite (nur CS)
  • Druckfestigkeit 10 bar (150 PSI)
  • RF- oder DIN-Flansch „Inline“-Einlass-/Auslassanschlüsse
  • Beutelabdichtungsdesign mit Snap-V-Ring
  • Perforierte Stützkörbe aus Edelstahl (9/64 Zoll perforiert, Standard)
  • Permanente Andruck-/Niederhalteplatte
  • Schwere geschweißte Montage-/Stützbeine
  • Leicht zugängliche Klappschraubenverschlüsse mit Ringmuttern mit lagerunterstütztem Handrad-Davit
  • Einzelne O-Ringdichtung (Buna-N-Standard)
  • Körbe mit Gewebeinnenfläche/Perforation

Optionen

  • Körbe mit Gewebeinnenfläche/Perforation
  • Alternative Dichtungsmaterialien
    • EPDM (erforderlich für NSF-61)
    • Teflon®
    • Ummanteltes Viton®
    • Viton®

Flüssigkeitsbeutelfiltergehäuse Zeichnungen

  GMBE 4 EUTEL EDELSTAHL

  GMBE 4 BEUTEL SCHWARZSTAHL

  GMBE 6 BEUTEL EDELSTAHL

  GMBE 6 BEUTEL SCHWARZSTAHL

  GMBE 8 BEUTEL EDELSTAHL

  GMBE 12 BEUTEL EDELSTAHL
