Corps de filtre à poche
Les corps de filtre à poche de Global Filter sont adaptables et adaptés pour l’élimination des contaminants dans une grande variété d’applications industrielles et commerciales à haut débit. Conçus pour des pressions de fonctionnement jusqu’à 300 psi et des températures jusqu’à 121 ºC, les corps de filtre à poche sont construits en acier inoxydable 304 ou 316L et acceptent les poches à anneau en V à encliqueter de taille 1, 2 et 4, selon la configuration du corps de filtre. Les corps de filtre à poche sont disponibles dans des styles simples et multi-cartouches et offrent une sélection de finitions de surface plus l’option de codage ASME. Disponibles avec des connexions de type NPT et à bride, les corps de filtre à poche comportent également des paniers de support en acier inoxydable et des fermetures à écrou à œillet/boulon basculant faciles d’accès pour un changement de filtre aisé.
Corps de filtre à poche unique pour liquides de la série GBFE4
Les corps de filtre à poches de la série GBFE4 offrent une solution économique pour vos besoins de filtration par poche à faible débit. Ces corps de filtre sont une solution économique d’élimination de contaminants solides des courants liquides de process. Ils sont conçus pour résister à des pressions de 300 psi et sont dotés d’une fermeture à boulon basculant. Les corps de filtre sont compatibles avec (1) poche de taille #4.
Caractéristiques
- Conception en acier inoxydable 304 avec finition microbillée
- Indice de pression : 300 psig
- Joint Buna
- Fermeture à boulon basculant facile d’accès
- Le raccord NPT 1 po type uni-style (sortie latérale et inférieure) offre une flexibilité accrue de la tuyauterie
- Ressort de maintien en acier inoxydable
- Orifices de ventilation et de jauge NPT 1/4 po
- Ensemble pied de fixation/support réglable en acier inoxydable
- Panier de support perforé en acier inoxydable (perf. standard 9/64 po)
Options
- Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Viton®
Schémas de corps de filtre pour liquides
Corps de filtre à poche unique pour liquides en acier inoxydable et acier carbone de la série GBFV8
Les corps de filtre à poche en acier inoxydable et en acier carbone de la série GBFV8 sont conçus pour satisfaire et/ou surpasser les exigences de la quasi-totalité des applications. Le design à bague V à encliqueter empêche les dérivations et garantit un effluent propre.
Caractéristiques
- Raccords d’entrée/sortie à brides type BSP, NPT ou RF
- Construction en acier inoxydable ou en acier carbone avec paniers de support extérieurs à revêtement époxy (standard 9/64 po)
- Ensembles pied de fixation/support réglable
- Fermeture à boulon basculant/œillet avec poignée facile d’accès
- Le raccord en acier inoxydable 304 ou 316L uni-style (sortie latérale et par le bas) offre une flexibilité accrue de la tuyauterie
- Raccord NPT 5 cm type uni-style (sortie latérale et par le bas) offrant une flexibilité accrue de la tuyauterie
- Joint torique simple (standard Buna N)
- Indice de pression standard : 150 psi
- Sac à bague V à encliqueter
Options
- Estampille ASME (SS uniquement)
- Marque CE (SS uniquement)
- Finition par électro-polissage
- Portage sanitaire
- Paniers doublés en maille/perforés
- Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Silicone
Schémas de corps de filtre pour liquides
GBFV8 2 po FLG ACIER INOXYDABLE
GBFV8 2 po NPT ACIER AU CARBONE

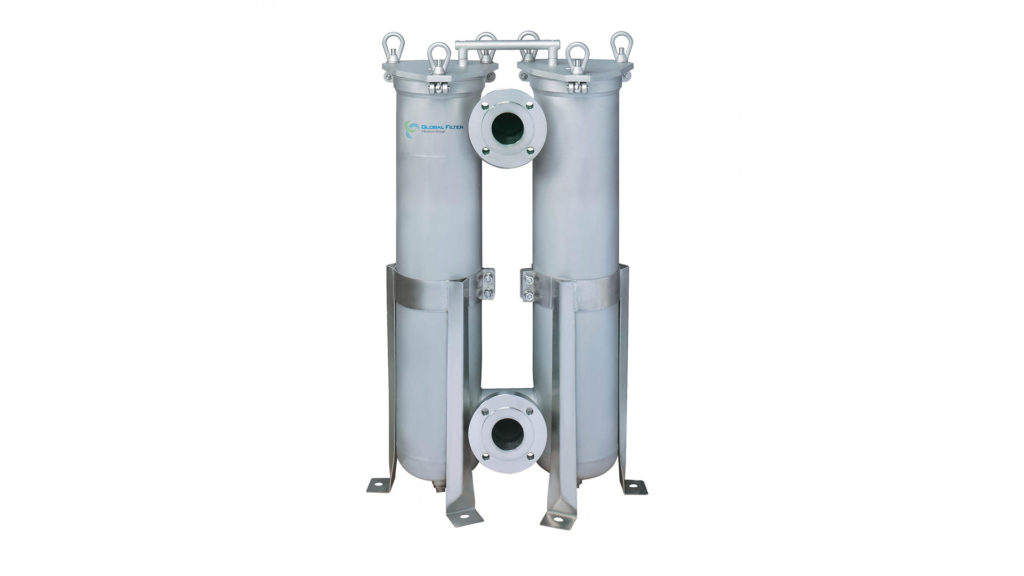

Corps de filtre à poche pour liquides à double capacité de la série GBFV82
Les corps de filtre à poche à double capacité de la série GBFV82 sont conçus pour satisfaire et/ou surpasser les exigences de la quasi-totalité des applications. Le design à bague V à encliqueter empêche les dérivations et garantit un effluent propre. Ces corps de filtres offrent le débit et la capacité de charge d’un corps de filtre multi-poches à des coûts plus avantageux.
Caractéristiques
- Options de conception en acier inoxydable 304 ou 316L
- Indice de pression standard : 150 psi
- Sac à bague V à encliqueter
- Joint torique simple (standard Buna)
- Deux corps de filtre GBFV830 identiques fonctionnant en tandem
- Ensembles pied de fixation/support réglable
- Débits et capacité de charge élevés pour de faibles chutes de pression
- Paniers de support en acier inoxydable (standard 9/64 po)
- Deux fermetures à œillet/boulon basculant faciles d’accès avec poignée unique
- Raccords d’entrée/de sortie à bride de type RF ou DIN (options disponibles pour le même côté ou pour le côté opposé)
Options
- Estampille ASME
- Finition par électro-polissage
- Paniers doublés en maille/perforés
- Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Teflon®
- Viton® encapsulé
- Viton®
Schémas de corps de filtre pour liquides

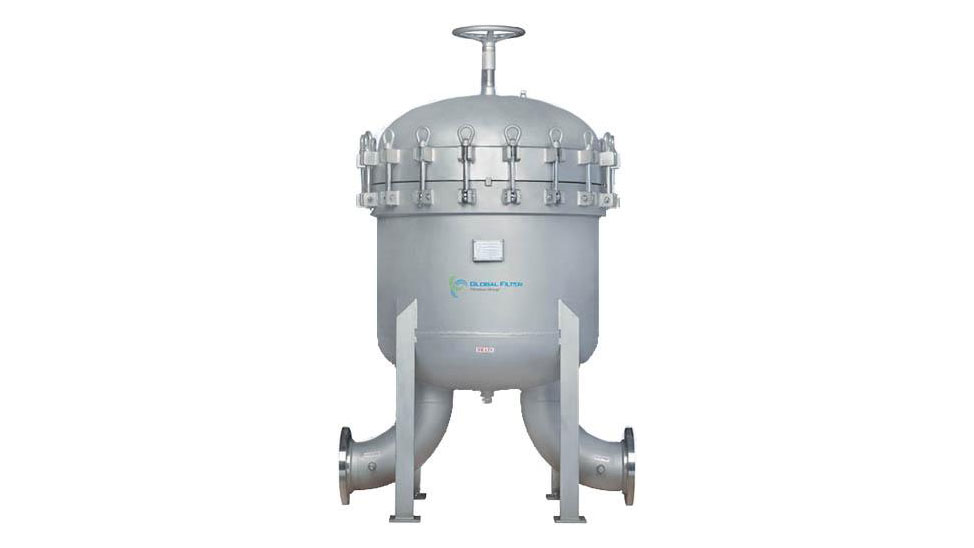

Corps de filtres multi-poches pour liquides de la série GMBV
Les corps de filtres multi-poches de la série GMBV sont conçus pour des débits élevés et/ou pour des applications à forte charge de contaminants nécessitant un effluent propre. Le design à bague V à encliqueter empêche les dérivations.
Caractéristiques
- Pieds de montage/support d’angle soudés de haute résistance
- Raccords d’entrée/sortie « en ligne » à brides RF
- Fermeture à volant assisté par roulements
- Plaque de compression/maintien permanente
- Paniers de support en acier inoxydable (standard 9/64 po)
- Fermeture à œillet/boulon basculant facile d’accès
- Conception en acier inoxydable 304 ou 316
- Sac à bague V à encliqueter
- Indice de pression 150 psi
- Joint torique simple (standard Buna N)
Options
- Estampille ASME
- Marque CE (SS uniquement)
- Paniers doublés en maille/perforés
- Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Teflon®
- Viton® encapsulé
- Viton®
Schémas de corps de filtre pour liquides
Corps de filtre multi-poches pour liquides en acier inoxydable et en acier carbone de la série GMBE
Les corps de filtre multi-poches pour liquides en acier inoxydable et en acier carbone de la série GMBE sont conçus pour offrir une solution économique de haute qualité pour diverses applications à haut débit et à forte charge de contaminants. Le design en forme de plaque tubulaire à bague V à encliqueter empêche les dérivations.
Caractéristiques
- Conception en acier inoxydable 304, 316L et en acier carbone
- Extérieur à revêtement époxy (CS uniquement)
- Indice de pression 150 psi
- Raccords d’entrée/sortie « en ligne » à brides RF ou DIN
- Sac à bague V à encliqueter
- Paniers de support perforés en acier inoxydable (perf. standard 9/64 po)
- Plaque de compression/maintien permanente
- Pieds de montage/support d’angle soudés de haute résistance
- Fermeture à œillet/boulon basculant facile d’accès avec bossoir à volant assisté par roulements
- Joint torique simple (standard Buna N)
- Paniers doublés en maille/perforés
Options
- Paniers doublés en maille/perforés
- Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Teflon®
- Viton® encapsulé
- Viton®
Schémas de corps de filtre pour liquides
POCHE GMBE 4 ACIER INOXYDABLE
POCHE GMBE 4 ACIER CARBONE POCHE GMBE 6 ACIER INOXYDABLE POCHE GMBE 6 ACIER CARBONE POCHE GMBE 8 ACIER INOXYDABLE POCHE GMBE 12 ACIER INOXYDABLE
