Corps de filtre à cartouches
Les corps de filtre à cartouche de Global Filter sont adaptables et adaptés pour l’élimination des contaminants dans une grande variété d’applications industrielles et commerciales. Conçus pour des pressions de fonctionnement allant jusqu’à 300 psi et des températures allant jusqu’à 121 °C, les corps de filtre à cartouches sont construits en acier inoxydable 304 ou 316L et acceptent des embouts DOE, 222/À AILETTE, 222/À BOUCHON PLAT ou 226/À BOUCHON PLAT. Les corps de filtre à cartouche sont disponibles dans des styles simples et multi-cartouches en longueurs de 10, 20, 30 et 40 pouces et offrent une sélection de finitions de surface plus l’option de codage ASME.

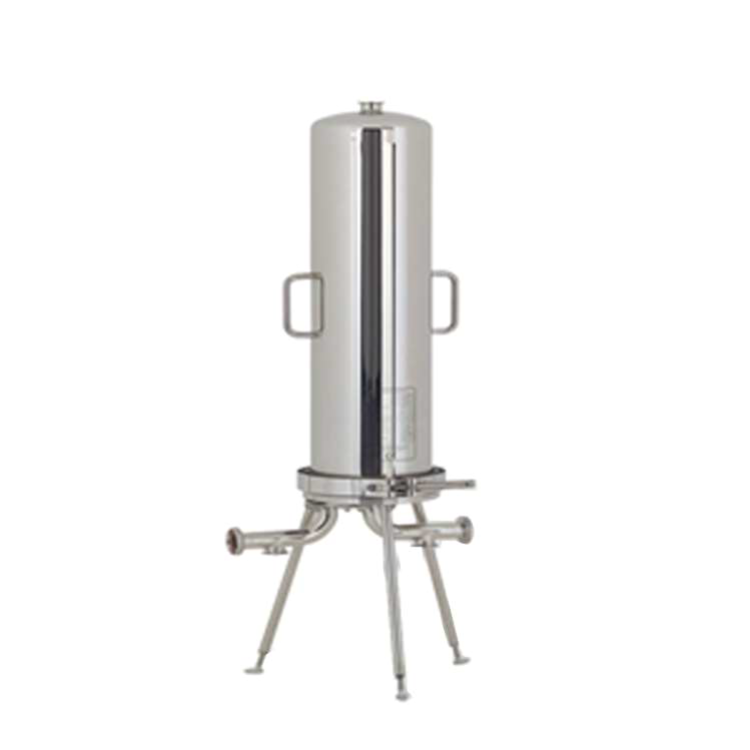

AFS-Corps de filtre sanitaire multi cartouches
Global Filter a spécialement conçu des corps de filtres multi cartouches pour les applications de filtration stérile. La gamme AFS est adaptée pour les industries agro-alimentaire et pharmaceutique, et peut contenir de 3 à 8 cartouches. Les corps de filtres AFS sont conçus en acier inoxydable 316L et sont adaptés à des cartouches avec connexions 222 et 226 dans les longueurs de 20, 30 et 40 pouces.
Caractéristiques
Caractéristiques
• Corps de filtre sanitaire et compact
• Adapté pour 3, 5, ou 8 cartouches filtrantes • La cuve du filtre peut être entièrement vidangée
• Adapté aux cartouches filtrantes de longueur, 20″, 30″ ou 40″
• Polissage mécanique extérieur
• Différentes configurations d’appareils possibles
• Convient pour les configurations de cartouches 222 et 226
GSTL-Series Corps de filtre sanitaire mono-cartouche
Les corps de filtre sanitaires mono-cartouche GSTL sont adaptés à un grand nombre d’applications nécessitant un corps de filtre sanitaire. Le système de fermeture à collier en V permet un accès facilité pour la maintenance. Disponible en acier inoxydable 316 et conçu pour résister à des pressions de service de 9,5 bar.
Applications typiques
- Eau
- Ingrédients pharmaceutiques actifs
- Chimie fine
- Vins, bières, spiritueux
- Sang et sérums
- Milieu de culture cellulaire
Caractéristiques
- Le système de fermeture en collier en « V »permet une fermeture facile et hermétique.
- Excellente nettoyabilité grâce aux soudures plaines et à la finition interne électropolissée < 25 Ra (0.63um)
- Adaptés aux Steam-in place (SIP) et Clean in Place (CIP)
- Adapté aux connexions 222 et 226
- Entrée/sortie standard: 1” TC ASME BPE et
- 1/2” TC ASME BPE
- La sortie 1/2” TC ASME BPE permet une évacua- tion totale avant le changement de cartouche.
- Disponible en 5”, 10“, 20”, 30“ et 40”
- Acier inoxydable 316
- Joint silicone (standard)
- Pression service : 9,5 bar à 100°C
Autres matériaux d’étanchéité
- EPDM
- Viton® FKM
Schémas de corps de filtre pour liquides
Corps de filtre mono-cartouche pour liquides de la série GFHD
Les corps de filtre mono-cartouche de la série GFHD conviennent à une grande variété d’applications de filtration. La fermeture par écrou facilite l’accès pour
le remplacement. Équipement conforme à la réglementation Européenne et en accord avec la directive DESP 2014/68/UE §4.3 .
Caractéristiques
- Le design pour cartouches DOE dispose d’une
coupelle de fond munie d’un ressort qui permet une installation facile et une étanchéité fiable. - Température max : 120°C
- La fermeture par écrou permet un remplacement
facile (une clef de serrage est fournie en standard, clef à ergot en option.) - Connections d’entrée et de sortie à filetage
3/4″ et 1″ disponibles en versions NPT
ou BSPP pour une installation facile - Purge NPT 1/4″ pour évacuation facile
- Disponible en longueurs de 5, 10, 20 et 30
pouces et des cartouches de jusqu’à 3″ de diamètre extérieur. - Construction en acier inoxydable 304 ou 316
- Disponibles dans les configurations DOE, 222/À
BOUCHON PLAT* ou 226/À BOUCHON PLAT* - Tête moulée ultra-robuste avec support de montage
- Double joint d’étanchéité (EPDM standard)
- Option : prise de pression pour mano 1/4″ NPT
Autres matériaux d’étanchéité
- FKM
- Buna
- FKM encapsulé PTFE
Schémas de corps de filtre pour liquides
Corps de filtre pour liquides multi-cartouches à collier de serrage de la série GTCHB
Les corps de filtre multi-cartouches de la série GTCHB sont conçus pour les applications industrielles et commerciales. Ils sont fabriqués à base d’acier inoxydable 304 ou 316L et acceptent les cartouches d’extrémité à double ouverture, 222/À BOUCHON PLAT et 222/À AILETTE dans les longueurs de 10, 20, 30 et 40 pouces.
Caractéristiques
- Fermeture à collier de serrage auto-centrant robuste, facile d’utilisation
- Pieds de fixation/support soudés de haute résistance
- Joint torique simple (standard Buna)
- Les raccords universels et plaques de compression permettent aux corps de filtres d’accepter les cartouches à double ouverture, 222/À BOUCHON PLAT ou 222/À AILETTE
- Finition à enduit multicouche (extérieur uniquement)
- Assemblages bouchon/ressort en acier inoxydable 316L et tiges V
- Indice de pression 150 psi
Options
- Finition par électro-polissage
- Portage sanitaire
- EPDM (requis pour NSF-61)
Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Teflon®
- Viton® encapsulé
- Viton®
Schémas de corps de filtre pour liquides
4 et 5 – Cartouche à collier de serrage
7 – Cartouche à collier de serrage

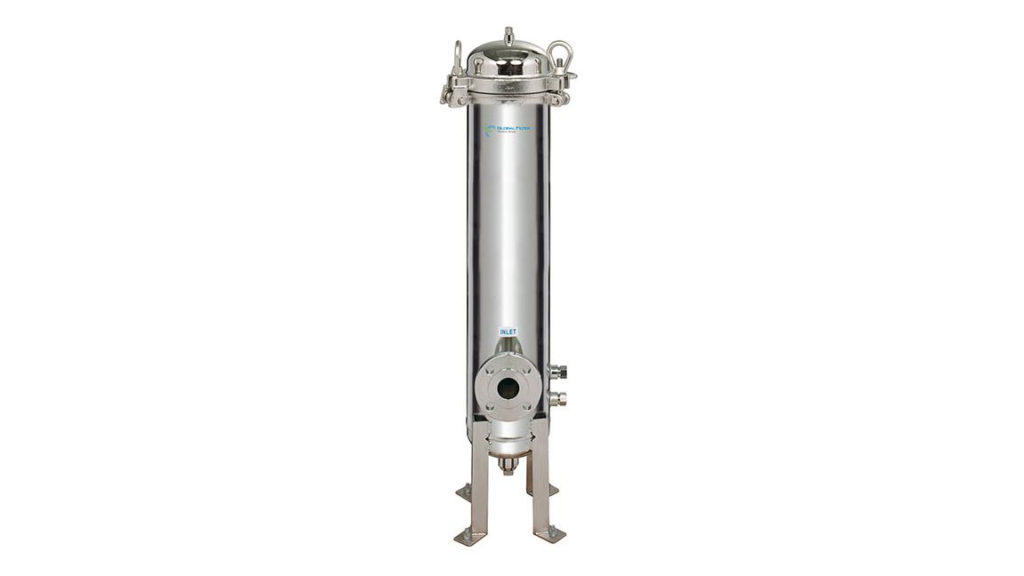

Corps de filtre à cartouches de la série GTCH
Les corps de filtre multi-cartouches de la série GTCH sont conçus pour les applications industrielles et de haute pureté. Ils sont fabriqués à base d’acier inoxydable 304 ou 316L et acceptent les cartouches d’extrémité à double ouverture, 222/À BOUCHON PLAT et 222/À AILETTE dans les longueurs de 10, 20, 30 et 40 pouces.
Caractéristiques
- Conception en acier inoxydable 304 et 316L
- Indice de pression standard : 150 psi
- Joint torique simple (standard Buna-N)
- Fermeture à boulon basculant/œillet facile d’accès
- Plaques de compression/maintien pour accepter les cartouches à double ouverture, 222/À BOUCHON PLAT ou 222/À AILETTE
- Pieds de montage/support d’angle soudés de haute résistance
- Bossoir de fermeture à volant assisté par roulements (GTCH12 et plus large)
Options
- Estampille ASME
- Marque CE
- Finition par électro-polissage
- Portage sanitaire
Autres matériaux d’étanchéité
- EPDM (requis pour NSF-61)
- Teflon®
- Viton® encapsulé
- Viton®
Schémas de corps de filtre pour liquides
3 – Corps de filtre à cartouche pour liquides (1,5 po B )
3 – Corps de filtre à cartouche pour liquides (1,5 po D)
5 – Corps de filtre à cartouche pour liquides (1,5 po B )
5 – Corps de filtre à cartouche pour liquides (1,5 po F)
5 – Corps de filtre à cartouche pour liquides (1,5 po NPT)
5 – Corps de filtre à cartouche pour liquides (2 po T)
5 – Corps de filtre à cartouche pour liquides (2 po F)
5 – Corps de filtre à cartouche pour liquides (2 po NPT)
7 – Corps de filtre à cartouche pour liquides (2 po F)
7 – Corps de filtre à cartouche pour liquides (2 po NPT)
7 – Corps de filtre à cartouche pour liquides (3 po F)
12 – Corps de filtre à cartouche pour liquides (3 po F)
21 – Corps de filtre à cartouche pour liquides (4 po F)
36 – Corps de filtre à cartouche pour liquides (4 po F)
