Comment changer les cartouches filtrantes, correctement et en toute sécurité ?
Les cartouches filtrantes sont utilisées dans presque tous les processus liquides pour éliminer les contaminants solides et microbiens de l’eau et d’autres liquides. Changer les cartouches filtrantes est une tâche de maintenance essentielle pour tout système de filtration. Il est essentiel de le faire en toute sécurité et de manière adéquate pour garantir la longévité et l’efficacité de votre système.
Que vous ayez un système de filtration mono cartouche ou multi cartouches , voici un guide étape par étape sur la manière de remplacer/ changer les cartouches filtrantes et sur le moment où vous devez le faire.
Comment changer ou remplacer une cartouche filtrante dans un corps de filtre mono cartouche?
Avant de commencer le processus de remplacement de la cartouche, vous aurez besoin de quelques éléments : la nouvelle cartouche, une clé ou des pinces, un bac de récupération ou un seau, un chiffon et du lubrifiant. En fonction du liquide, vous devrez peut-être porter des équipements de protection individuelle (EPI) pour votre sécurité, tels que des gants et des lunettes. Une fois que vous avez les outils nécessaires, vous êtes prêt à suivre les étapes ci-dessous :
Pour la version monocartouche ( GFHD)
IMPORTANT – TOUJOURS S’ASSURER QUE LE FILTRE N’EST PAS SOUS PRESSION AVANT DE L’OUVRIR
Etape 1 : Ouverture du filtre
Si le filtre était en service se référer à la section Mise hors service. Dévisser la cuve vissée sur la tête du filtre. Retirer la cuve, la cartouche et le joint. Les déposer dans un endroit ou ils ne pourront pas être salis ou endommagés.
Etape 2 : Installation de la cartouche filtrante
Vérifier que les joints sur la cartouche sont exempts de tout dommages. Ne pas installer de cartouche endommagée.
Etape 3 : Installation de cartouche DOE,
Mettre la cartouche en place dans la cuve et revisser la cuve en faisant attention à ce que la cartouche s’installe bien centré sur la tête du filtre. Viser la cuve sur la tête de filtre jusqu’à serrage manuel.
Serrer la cuve fermement sur la tête de filtre à l’aide de la clé fournie.
Etape 4 : Installation de cartouche à joints toriques code X3 / 222 ou X6 / 226
Lubrifier les joints toriques avec de l’eau propre ou avec le produit à filtrer. Mettre la cartouche en appliquant le côté joint torique dans la tête du filtre. Pousser la cartouche à fond en effectuant une légère rotation. Vérifier que l’étanchéité est bien assurée et que la cartouche reste en position sans aide.
Etape 5 : Fermeture du filtre
Vérifier que la tête de filtre, les joints et la cuve ne sont ni endommagés, ni sales. Se débarrasser de tous corps étrangers et remplacer le cas échéant les pièces endommagées. Visser la cuve à la main puis utiliser la clé de serrage pour assurer une étanchéité suffisante.
Etape 6 : Mise en service
Ouvrir lentement la vanne d’entrée. Pour des raisons de sécurité vous assurer que les connexions d’évent (option) et de purge sont sûres et que les fluides relargués sont dirigés vers un drain ou un bac de collecte approprié. Des mesures appropriées doivent être prises en cas de fluide dangereux. Ouvrir doucement la vanne de sortie.
Le filtre est maintenant en service : ne pas l’ouvrir.
Le filtre peut être maintenu en service jusqu’à une pression différentielle de 1.5 bars au travers de la cartouche. Lorsque cette pression est atteinte la cartouche doit être remplacée.
Etape 7 : Mise hors service
Fermer les vannes d’entrée puis de sortie.
ATTENTION le filtre est alors toujours sous pression.
Avant d’ouvrir, le filtre doit être mis à la pression atmosphérique. Ceci doit être réalisé par une ouverture d’évent en amont ou en aval du filtre (un indicateur de pression dans le circuit doit être installé pour vérifier quand la pression est nulle). Avant d’ouvrir le filtre, ouvrir la vanne ou le bouchon de purge pour permettre au liquide encore contenu dans le filtre de s’échapper. Si le fluide est dangereux des mesures appropriées doivent être prises avant l’ouverture du filtre.
Etape 8 : Remplacement de la cartouche filtrante
Dévisser la cuve à l’aide de la clé puis à la main.
Retirer la cartouche de son logement en tirant avec un mouvement de rotation qui facilitera la manœuvre.

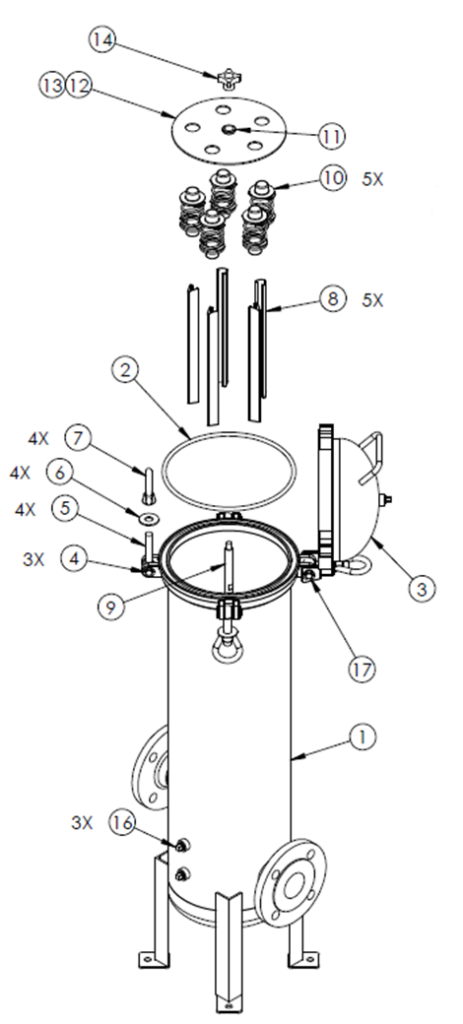

Comment changer les cartouches filtrantes d’un corps de filtre multi cartouches :
Etape 1. Desserrer les écrous à œil (it 7) et désengager les vis pivotantes. Utiliser la poignée pour soulever le couvercle du filtre. Ou actionner le volant d’aide au levage du couvercle. (dans ce cas, attention à le lever assez pour éviter les guides de centrages en bord de bride)
Etape 2 : Inspecter le joint torique du couvercle (it 2) et les surfaces d’étanchéités pour confirmer l’absence de défauts et / ou des débris.
Etape 3 : dévisser l’écrou de compression ( it 14) et retirer la (les) plaques de compression ( it 12 /13) et les ressorts ( it 10)
Etape 4 : retirer les cartouches à changer
Etape 5 : replacer de nouvelles cartouches (avec connexions DOE, 222/embout plat ou 222/ailettes) de longueur adaptée à votre modèle) en commençant par celles les plus éloignées du centre.
Etape 6 : replacer les ressorts (it 10) sur chaque cartouche dans le sens adapté à vos cartouches et utiliser la plaque de compression (it 12 ou 13) adaptée.
Etape 7 : remonter l’écrou de compression ( it 14)
Etape 8 : vérifier la bonne position du joint torique, fermer le couvercle et appliquer la visserie (rondelles et écrou à œil).
Etape 9 : Serrer les écrous à œil jusqu’à ce que le joint soit comprimé efficacement. La visserie devra être lubrifiée pour bonne forme
Etape 10 : Vérifier que la vanne aval est fermée et la vanne d’évent ouverte, ouvrir lentement la vanne amont pour permettre au liquide de remplir le filtre sans à-coup.
Etape 11 : Fermer la vanne d’évent au moment où vous constatez une sortie de liquide. – Adapter un système de retour spécifique en cas d’utilisation de fluide dangereux
Etape 12 : Ouvrir la vanne aval lentement et complètement puis ouvrir la vanne amont complètement.
Etape 13 : Vérifier qu’aucune fuite n’est constatée, l’unité est prête pour le fonctionnement.
Quand changer les cartouches filtrantes?
Il est essentiel de savoir quand remplacer les cartouches filtrantes pour préserver l’efficacité de votre système de filtration. La fréquence à laquelle vous devez remplacer vos cartouches filtrantes dépend de plusieurs facteurs, notamment du type de système que vous possédez, de la qualité du liquide que vous filtrez, du niveau de filtration requis et de votre processus de production. Toutefois, voici quelques lignes directrices générales à suivre :
Remplacez les cartouches filtrantes tous les 6 à 12 mois : La plupart des fabricants recommandent de remplacer les cartouches filtrantes tous les 6 à 12 mois, même si elles semblent en bon état.
Vérifiez le manomètre : Si votre système de filtration est équipé de manomètres, vérifiez-les régulièrement. Lorsque la pression différentielle commence à dépasser la plage de fonctionnement normale, il est temps de remplacer les cartouches filtrantes.
Vérifiez le débit : Si vous remarquez une diminution du débit, cela peut être le signe que les cartouches filtrantes sont obstruées et doivent être remplacées.
Inspectez les cartouches filtrantes : Vérifiez régulièrement que les cartouches filtrantes ne présentent pas de signes d’usure anormaux, tels que des fissures, des déchirures ou une désintégration. Si vous constatez des dommages, il est temps de remplacer les cartouches filtrantes.
En suivant ces étapes, vous saurez facilement quand et comment remplacer vos cartouches filtrantes pour les cuves mono cartouches et multi cartouches. N’oubliez pas de toujours suivre les instructions du fabricant et d’utiliser les outils et équipements de sécurité appropriés pour garantir un remplacement sûr et efficace des cartouches.
Pour toute question sur les changements de cartouches, n’hésitez pas à nous contacter !
